Точечный источник света $S$ расположен на расстоянии 40 см от оптического центра тонкой собирающей линзы с фокусным расстоянием 0,2 м на её главной оптической оси $AB$. При повороте линзы на угол $\alpha$ относительно оси, перпендикулярной плоскости рисунка и проходящей через оптический центр линзы, изображение источника сместилось вдоль прямой $AB$ на 10 см. Определите угол поворота линзы. Сделайте пояснительный чертёж, указав ход лучей в линзе для обоих случаев её расположения.
Решение
Возможное решение.

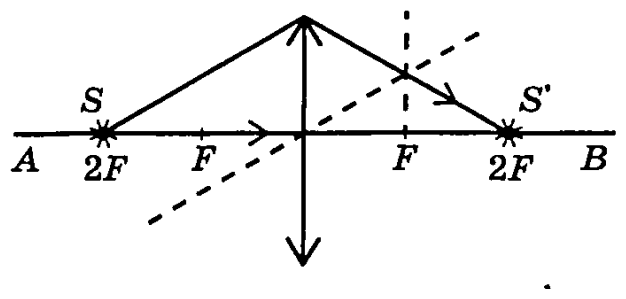

1. По формуле тонкой линзы определим первоначальное положение изображения источника на главной оптической оси: $\dfrac{1}{f}=\dfrac{1}{F}-\dfrac{1}{d}\Rightarrow f=\dfrac{Fd}{d-F}$. В нашем случае $d=2F$, поэтому $f=2F$.

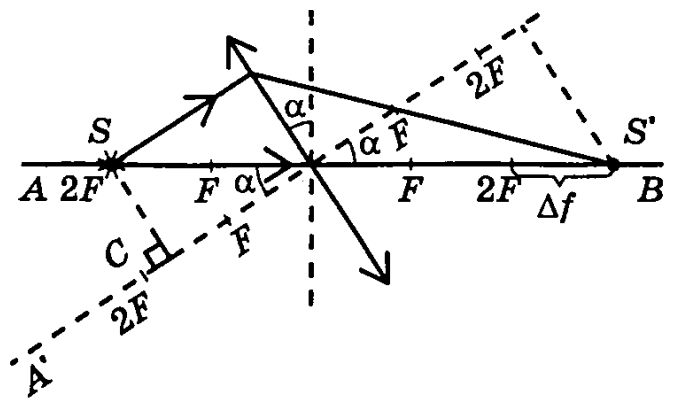

2. Определим расстояние $d\prime$ от источника до плоскости линзы после поворота линзы: $d\prime=d\cos\alpha$,
а также расстояние $f\prime$ от изображения источника до плоскости линзы после поворота: $\dfrac{1}{F}=\dfrac{1}{d\prime}+\dfrac{1}{f\prime}$. Здесь $f\prime=(f+\Delta f)\cos\alpha$, где $\Delta f$ — смещение изображения источника вдоль исходной главной оптической оси $AB$.
3. Получим конечное выражение в аналитическом и числовом видах:
$$\cos\alpha=\dfrac{F(d+f+\Delta f)}{d(f+\Delta f)}=\dfrac{F(d+2F+\Delta f)}{d(2F+\Delta f)}=\dfrac{0{,}2(0{,}4+2\cdot0{,}2+0{,}1)}{0{,}4(2\cdot0{,}2+0{,}1)}=0{,}9,$$
$\alpha=\arccos(0{,}9)$.
Ответ: $\alpha=\arccos(0{,}9)$.
