Задание 21 №9297 — ЕГЭ по физике

Возможное решение.

1. Показания вольтметра уменьшатся, а показания амперметра увеличатся.

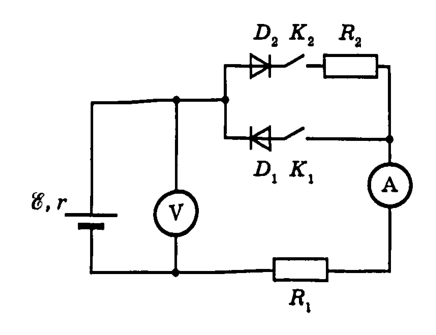

2. В начальный момент времени, когда ключ $K_1$ замкнут, а ключ $K_2$ разомкнут, диод $D_1$ закрыт, ток в цепи и токи через диоды отсутствуют. Ток через амперметр не течёт ($I_1 = 0$), и его показания равны нулю. Вольтметр показывает: $U_1 = \mathcal{E}$.

3. Если ключ $K_1$ разомкнуть, а ключ $K_2$ замкнуть, то ток пойдёт через диод $D_2$ (он открыт) и резистор $R_2$. В соответствии с законом Ома для полной цепи сила тока $I_2 = \dfrac{\mathcal{E}}{R_1 + R_2 + r}$. Её покажет амперметр во втором случае. Показания амперметра увеличатся.

4. При этом напряжение, которое показывает вольтметр, в соответствии с законом Ома для участка цепи станет $U_2 = I_2(R_1 + R_2) = \mathcal{E} - I_2r$. Показания вольтметра уменьшатся.
