Задание 21 №9296 — ЕГЭ по физике

Возможное решение.

1. Показания вольтметра увеличатся, а показания амперметра уменьшатся.

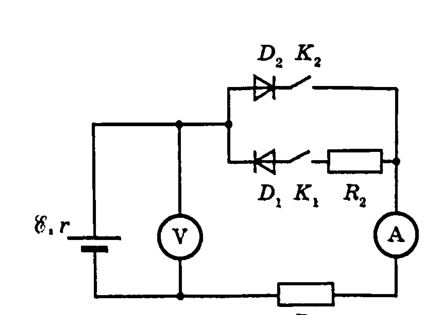

2. В начальный момент времени, когда ключ $K_1$ разомкнут, а ключ $K_2$ замкнут, диод $D_2$ включён в прямом направлении и пропускает через себя ток. В соответствии с законом Ома для полной цепи сила тока $I_1 = \dfrac{\mathcal{E}}{R_1 + r}$.

3. При этом напряжение, которое показывает вольтметр, в соответствии с законом Ома для участка цепи равно $U_1 = I_1R_1 = \mathcal{E} - I_1r$.

4. Если ключ $K_1$ замкнуть, а ключ $K_2$ разомкнуть, то диод $D_1$ будет включён в обратном направлении и будет закрыт. Ток в цепи и токи через диоды отсутствуют. Ток через амперметр не течёт ($I_2 = 0$), и его показания равны нулю. Вольтметр в этом случае показывает: $U_2 = \mathcal{E}$. Показания вольтметра увеличатся.
