Конденсатор идеального колебательного контура длительное время подключён к источнику постоянного напряжения (см. рисунок). В момент $t=0$ переключатель $K$ перевели из положения 1 в положение 2. Графики А и Б отражают изменение с течением времени физических величин, характеризующих свободные электромагнитные колебания, возникшие в контуре после этого ($T$ — период колебаний).
Установите соответствие между графиками и физическими величинами, зависимость которых от времени эти графики могут изображать.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

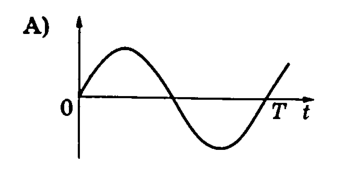

График А)

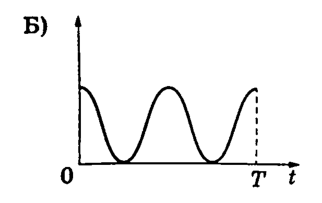

График Б)
Физические величины: 1) заряд левой обкладки конденсатора; 2) модуль напряжения на конденсаторе; 3) энергия электрического поля конденсатора; 4) сила тока в катушке.
| А | Б |
|---|---|
